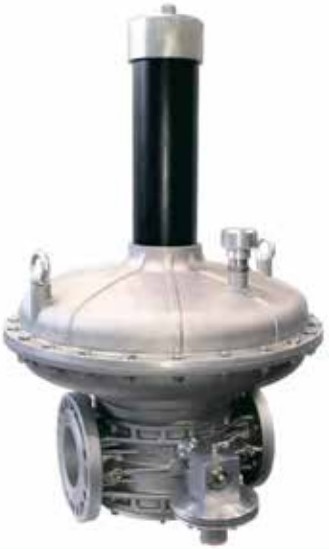

RG/2MB (RG6)
Комбинированные регуляторы давления газа прямого действия с пилотом RG/2MB предназначены для снижения высокого давления "после себя" на среднее давление с заданным значением.
Регуляторы комплектуются следующими защитными устройствами:
ПЗК по превышению давления - перекрывает поток газа, если давление на выходе из регулятора превышает
установленное значение;
ПЗК по понижению давления - перекрывает поток газа, если давление на выходе из регулятора опускается ниже установленного значения. ПЗК срабатывает также при отсутствии давления на входе в устройство;
ПСК - стравливает газ из регулятора при избыточном давлении в системе после регулятора. В случае установки регулятора в плохо вентилируемом помещении необходимо предусмотреть вывод стравленного газа наружу.
Соответствие:
Декларация о соответствии TC N RU Д-IT.АИ30.В.04140 по 26.03.2018г.
ДОКУМЕНТАЦИЯ:
Технические данные:
| Виды используемых газов | метан, азот, воздух (сухие газы) |
| Фланцевые соединения PN16 | DN65-DN100 согласно ГОСТ 12820-80 |
| Температура окружающей среды | от -40 до +60°С |
| Максимальное рабочее давление | 0,6 МПа |
| Время закрытия ПЗК | < 1 сек. |
| Точность регуляторования исходящего давления | ±10% |
| Коэффициент прочности | f=4 (6*4 = 24 бар) согласно EN 88-2, статья 7.2 |
| Средний срок службы | 40 лет |
| Материал | алюминий |
Модификации:
| Модификация | DN | Соединение | P.max, МПа | Макс. расход, нм3/час | Настрой- ка вых. давл-я, кПа |
Настрой- ка ПЗК по превыш., кПа |
Настрой- ка ПЗК по пониж., кПа |
| RG610 X10 | 100 | фланец | 0.6 | 7600 | 15.0-25,0 | 10,0-27,0 21,0-45,0 |
2,0-7,0 |
| RG610 X20 | 100 | фланец | 0.6 | 7600 | 23,0-35,0 | 21,0-45,0 | 7,0-16,0 |
| RG610 X30 | 100 | фланец | 0.6 |
7600
|
30,0-45,0 | 27,0-57,0 | 10,0-30,0 |
